Ein modernes Rechenzentrum ist auf eine zuverlässige und kontinuierliche Stromversorgung angewiesen. Server, Speicher, Netzwerkkomponenten, Kühlsysteme und sicherheitsrelevante Anlagen arbeiten rund um die Uhr und benötigen eine stabile elektrische Energieversorgung. Deshalb beginnt die Planung eines Rechenzentrums nicht erst bei den Serverschränken, sondern bereits bei der Energieeinspeisung.
Eine zentrale Rolle übernimmt dabei der Transformator im Rechenzentrum. Er bildet die Schnittstelle zwischen der Mittelspannungseinspeisung und der nachgelagerten Niederspannungsversorgung. Je nach Standort und Netzanschluss kann die Einspeisung beispielsweise auf einer Mittelspannungsebene von 10 kV oder 20 kV erfolgen. Der Transformator reduziert diese Spannung auf das für die weitere Stromverteilung erforderliche Niveau.
Die Auswahl und Auslegung eines Transformators für ein Rechenzentrum muss deshalb sorgfältig erfolgen. Neben der benötigten Leistung spielen Redundanz, Energieeffizienz, Kühlung, Brandschutz, Platzbedarf, Geräuschentwicklung und Erweiterbarkeit eine wichtige Rolle.
Schritt 1: Den tatsächlichen Energiebedarf des Rechenzentrums bestimmen
Am Anfang jeder Transformatorplanung steht die Ermittlung des elektrischen Leistungsbedarfs. Dabei reicht es nicht aus, lediglich die Leistung der Server zu addieren.
Zur Gesamtlast gehören unter anderem:
Server und Speichersysteme
Netzwerkkomponenten
Kühlsysteme
Klimaanlagen
Pumpen und Lüftungsanlagen
Beleuchtung
Sicherheitssysteme
Überwachungs- und Gebäudetechnik
USV Anlagen
Weitere technische Verbraucher
Gerade bei größeren Rechenzentren kann die elektrische Leistung der Kühltechnik einen erheblichen Anteil an der Gesamtlast ausmachen. Deshalb sollte die Transformatorauslegung immer auf einer vollständigen Betrachtung der elektrischen Infrastruktur basieren.
Zusätzlich muss berücksichtigt werden, wie sich der Leistungsbedarf in Zukunft entwickelt. Ein Rechenzentrum wird häufig nicht sofort mit seiner endgültigen Kapazität betrieben. Serverflächen können erweitert und zusätzliche IT Systeme installiert werden.
Eine ausreichende Leistungsreserve kann deshalb verhindern, dass bei späteren Erweiterungen die komplette Mittelspannungsversorgung neu dimensioniert werden muss.
Schritt 2: Die Mittelspannungseinspeisung festlegen
Nach der Ermittlung des Leistungsbedarfs wird die Mittelspannungsebene betrachtet. Größere Rechenzentren werden häufig über eine eigene Mittelspannungsschaltanlage versorgt.
Die elektrische Energie gelangt zunächst vom öffentlichen Netz oder einer vorgesehenen Energiequelle zur Mittelspannungsschaltanlage. Von dort wird sie zu den Transformatoren weitergeleitet.
In der Praxis können je nach Netzbetreiber und Standort unterschiedliche Mittelspannungsebenen verwendet werden. 10 kV und 20 kV sind beispielsweise typische Spannungsebenen, die bei größeren Anlagen vorkommen.
Die Wahl der Netzspannung beeinflusst die Auslegung von Schaltanlagen, Kabeln, Schutztechnik und Transformatoren. Deshalb sollte die Mittelspannung bereits in einer frühen Planungsphase mit dem Energieversorger und den beteiligten Fachplanern abgestimmt werden.
Schritt 3: Den passenden Transformator auswählen
Ist die Eingangsspannung bekannt, kann die geeignete Transformatorausführung bestimmt werden.
Für Rechenzentren kommen je nach Projekt unterschiedliche Bauarten infrage. Dazu gehören insbesondere Gießharztransformatoren, andere Trockentransformatoren sowie ölgekühlte Transformatoren.
Bei Innenaufstellungen werden häufig Gießharztransformatoren eingesetzt. Sie arbeiten ohne flüssiges Isolieröl und können bei geeigneter Planung in Gebäuden eingesetzt werden. Auch Brandschutzanforderungen und die räumliche Situation können bei der Auswahl eine wichtige Rolle spielen.
Öltransformatoren können dagegen bei bestimmten größeren Anlagen und Außenaufstellungen interessant sein. Hier müssen jedoch die jeweiligen Anforderungen an Brandschutz, Aufstellung und gegebenenfalls Auffangsysteme berücksichtigt werden.
Die Entscheidung sollte deshalb nicht ausschließlich anhand des Anschaffungspreises getroffen werden. Entscheidend ist, welche Transformatorausführung technisch und wirtschaftlich zum gesamten Rechenzentrum passt.
Schritt 4: Die erforderliche Transformatorleistung berechnen
Die Nennleistung des Transformators wird anhand der erwarteten elektrischen Last bestimmt. Dabei muss zwischen der aktuellen Betriebslast und der maximal möglichen zukünftigen Last unterschieden werden.
Ein Transformator sollte nicht dauerhaft an seiner absoluten Leistungsgrenze betrieben werden. Gleichzeitig ist eine extreme Überdimensionierung ebenfalls nicht automatisch sinnvoll. Transformator Rechenzentrum bezeichnet eine zentrale Komponente für die Umwandlung der Mittelspannung in die benötigte Versorgungsspannung.
Bei der Auslegung können folgende Faktoren berücksichtigt werden:
Aktuelle IT Last
Maximale Betriebslast
Kühlleistung
Zusätzliche Gebäudelasten
Reserve für Erweiterungen
Redundanzanforderungen
Lastverteilung
Betriebsweise der USV
Geplante zukünftige Ausbaustufen
Die genaue Dimensionierung muss projektbezogen erfolgen. Bei kleineren Rechenzentren können Transformatoren im kVA Bereich ausreichend sein, während große Hyperscale Anlagen mehrere Transformatoren im MVA Bereich benötigen können.
Schritt 5: Das Redundanzkonzept planen
Die Verfügbarkeit ist einer der wichtigsten Punkte bei der elektrischen Planung eines Rechenzentrums. Ein einzelner Transformator kann bei einem Defekt oder während einer Wartung zum kritischen Ausfallpunkt werden.
Deshalb werden in Rechenzentren häufig redundante Versorgungskonzepte eingesetzt. Eine mögliche Architektur ist beispielsweise N plus 1. Dabei steht mindestens eine zusätzliche Transformatorleistung zur Verfügung, sodass der Ausfall einer Einheit kompensiert werden kann.
Bei besonders hohen Anforderungen kann auch eine 2N Architektur vorgesehen werden. Dabei werden zwei voneinander unabhängige Versorgungssysteme aufgebaut.
Die konkrete Architektur hängt von den Anforderungen des jeweiligen Rechenzentrums ab. Entscheidend ist, dass nicht nur der Transformator selbst redundant ausgelegt wird. Auch Mittelspannungsschaltanlagen, Kabelwege, Niederspannungsverteilungen und weitere Komponenten müssen in das Gesamtkonzept einbezogen werden.
Schritt 6: Die Niederspannungsversorgung anschließen

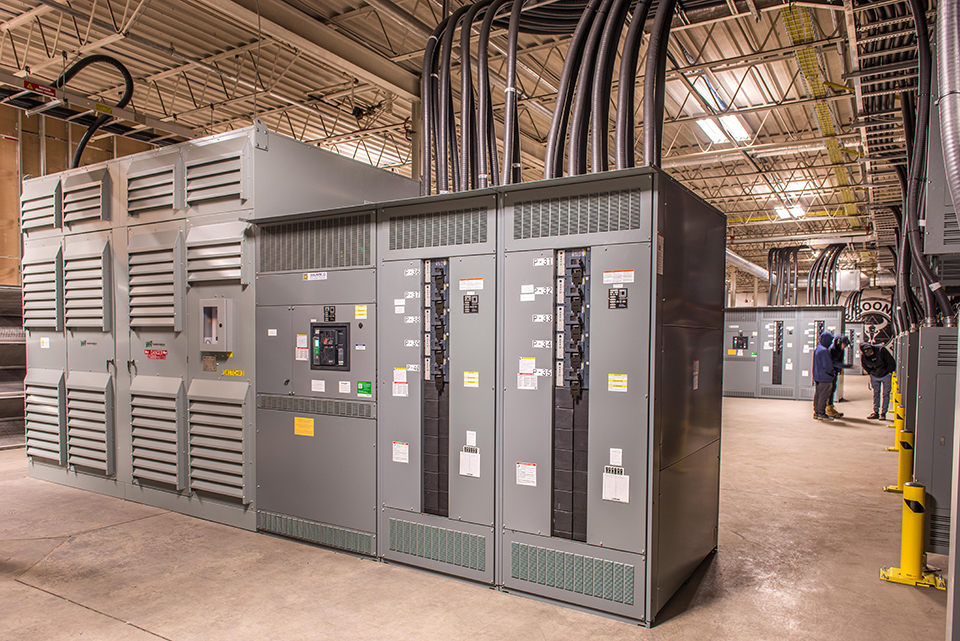

Nach der Spannungsumwandlung gelangt die elektrische Energie zur Niederspannungshauptverteilung.
Die Niederspannungshauptverteilung übernimmt die weitere Verteilung auf unterschiedliche Verbraucher und Versorgungspfade. Von dort wird die Energie unter anderem zu USV Anlagen, Kühlsystemen und IT Verteilungen geführt.
Der Transformator ist damit nicht isoliert zu betrachten. Seine technischen Eigenschaften müssen mit der nachgeschalteten Niederspannungsverteilung abgestimmt werden.
Besonders wichtig sind dabei Nennspannung, Nennstrom, Kurzschlussfestigkeit, Schutzkonzept und die geplante Lastverteilung.
Schritt 7: Die USV in das Versorgungskonzept integrieren
Ein Transformator allein sorgt nicht für eine unterbrechungsfreie Stromversorgung. Rechenzentren benötigen zusätzliche Systeme, um die IT Last bei Störungen oder Unterbrechungen der normalen Netzversorgung weiter zu versorgen.
Eine zentrale Komponente ist die unterbrechungsfreie Stromversorgung, kurz USV. Sie überbrückt Unterbrechungen und ermöglicht je nach Systemarchitektur die Versorgung der kritischen Lasten während der Umschaltung auf alternative Energiequellen.
Für eine hohe Verfügbarkeit müssen Transformator, Niederspannungsverteilung, USV und weitere Versorgungskomponenten als zusammenhängendes System betrachtet werden. Eine entsprechende Energieversorgungskette kann von der Mittelspannung über den Transformator und die Niederspannung bis zu USV und IT Last reichen.
Schritt 8: Schutztechnik und Selektivität berücksichtigen
Eine zuverlässige Stromversorgung benötigt ein abgestimmtes Schutzkonzept.
Bei einem elektrischen Fehler darf nicht automatisch die gesamte Stromversorgung des Rechenzentrums abgeschaltet werden. Stattdessen sollte möglichst nur der betroffene Anlagenteil vom Netz getrennt werden.
Dafür werden Schutzgeräte und Schutzrelais entsprechend der elektrischen Anlage koordiniert. Die Schutzparameter müssen auf Transformator, Mittelspannungsschaltanlage und nachgeschaltete Verteilungen abgestimmt werden.
Eine selektive Abschaltung kann dazu beitragen, die Auswirkungen eines Fehlers auf möglichst kleine Bereiche zu begrenzen.
Auch Kurzschlussströme müssen bei der Planung berücksichtigt werden. Die verwendeten Schaltgeräte, Kabel und Verteilungen müssen für die auftretenden elektrischen Belastungen geeignet sein.
Schritt 9: Kühlung und Wärmeabfuhr planen
Während des Betriebs entstehen im Transformator Verluste, die in Form von Wärme abgegeben werden. Eine ausreichende Wärmeabfuhr ist deshalb ein wesentlicher Bestandteil der Planung.
Bei einem Transformatorraum muss geprüft werden, ob die natürliche Belüftung ausreichend ist oder ob zusätzliche Lüftungsmaßnahmen erforderlich sind.
Dabei spielen unter anderem die Transformatorleistung, die Umgebungstemperatur, die Aufstellungsart und die baulichen Bedingungen eine Rolle.
Eine unzureichende Wärmeabfuhr kann zu höheren Betriebstemperaturen führen. Deshalb sollte die Kühlung bereits gemeinsam mit der Raumplanung dimensioniert werden.
Schritt 10: Energieeffizienz berücksichtigen
Da Rechenzentren dauerhaft betrieben werden, haben Transformatorverluste eine langfristige Bedeutung.
Grundsätzlich entstehen Leerlaufverluste unabhängig von der aktuellen Belastung, während Lastverluste mit der Belastung des Transformators zusammenhängen.
Bei der Auswahl sollte deshalb nicht nur der Kaufpreis betrachtet werden. Auch die erwarteten Betriebskosten über die gesamte Lebensdauer können eine wichtige Entscheidungsgrundlage darstellen.
Eine geeignete Transformatorleistung, geringe Verluste und eine zur tatsächlichen Last passende Betriebsweise können dazu beitragen, den Energieverbrauch der elektrischen Infrastruktur zu optimieren.
Schritt 11: Platzbedarf und Aufstellung prüfen
Der Transformator muss räumlich in die Infrastruktur des Rechenzentrums integriert werden.
Dabei sind nicht nur die Abmessungen des Transformators relevant. Auch Abstände, Kabelwege, Schaltanlagen, Wartungsbereiche und Transportwege müssen berücksichtigt werden.
Bei einer Innenaufstellung können außerdem Anforderungen an Brandschutz und Belüftung eine wichtige Rolle spielen.
Gießharztransformatoren sind für bestimmte Innenanwendungen interessant, da sie ohne flüssiges Isolieröl auskommen. Dennoch müssen auch bei dieser Bauart die projektspezifischen Brandschutz- und Betriebsbedingungen eingehalten werden.
Schritt 12: Geräuschentwicklung berücksichtigen
Transformatoren können während des Betriebs hörbare Geräusche erzeugen. Bei der Planung eines Rechenzentrums sollte deshalb geprüft werden, welche Anforderungen an den Schallpegel bestehen.
Das gilt insbesondere für Standorte, an denen sich Transformatorräume in der Nähe von Büros, Aufenthaltsbereichen oder benachbarten Gebäuden befinden.
Durch eine geeignete Auswahl, Aufstellung und gegebenenfalls zusätzliche bauliche Maßnahmen kann die Geräuschentwicklung berücksichtigt werden.
Schritt 13: Erweiterbarkeit für zukünftige Anforderungen vorsehen
Die Anforderungen an Rechenzentren verändern sich. Cloud Computing, Hochleistungsrechnen und künstliche Intelligenz können den Leistungsbedarf deutlich erhöhen.
Insbesondere KI Rechenzentren können hohe Leistungsdichten aufweisen. Dadurch wird eine flexible elektrische Infrastruktur immer wichtiger.
Bei der Planung sollte deshalb geprüft werden, ob zusätzliche Transformatoren später ergänzt werden können. Auch freie Flächen, zusätzliche Mittelspannungsabgänge und ausreichend dimensionierte Kabelwege können eine spätere Erweiterung erleichtern.
Eine modulare Planung ermöglicht es, die Stromversorgung schrittweise an die tatsächliche Entwicklung der IT Infrastruktur anzupassen.
Schritt 14: Monitoring und Zustandsüberwachung einplanen
Moderne Transformatoren können in ein umfassendes Überwachungs- und Energiemanagementsystem integriert werden.
Je nach Ausstattung lassen sich beispielsweise Temperaturen, elektrische Betriebswerte und weitere Zustandsinformationen überwachen.
Eine kontinuierliche Zustandsüberwachung kann dabei helfen, Veränderungen frühzeitig zu erkennen und Wartungsmaßnahmen besser zu planen. Moderne Transformatorlösungen bieten teilweise auch digitale Funktionen zur Zustandsüberwachung und thermischen Überwachung.
Für große Rechenzentren kann die Integration in übergeordnete Gebäude- oder Infrastrukturmanagementsysteme sinnvoll sein.
Schritt 15: Wartung und Betrieb vorbereiten
Auch ein hochwertiger Transformator benötigt ein geeignetes Wartungs- und Betriebskonzept.
Wartungsarbeiten sollten möglichst durchgeführt werden können, ohne die kritische IT Versorgung zu beeinträchtigen. Hier zeigt sich erneut die Bedeutung eines durchdachten Redundanzkonzepts.
Bei redundanten Systemen kann eine einzelne Transformatoreneinheit gegebenenfalls außer Betrieb genommen werden, während andere Einheiten die Versorgung übernehmen.
Die konkreten Wartungsintervalle und Prüfungen richten sich nach Transformatorentyp, Herstellerangaben, Betriebsbedingungen und den Anforderungen der Gesamtanlage.
Die Bedeutung des Transformators für moderne Rechenzentren
Der Transformator ist weit mehr als ein Gerät zur Spannungsumwandlung. Er ist ein zentraler Bestandteil der gesamten elektrischen Versorgungskette.
Von der Mittelspannungsschaltanlage über den Transformator und die Niederspannungshauptverteilung bis zu USV und IT Last müssen alle Komponenten aufeinander abgestimmt sein.
Bei hochverfügbaren Rechenzentren müssen außerdem mögliche Fehlerzustände, Wartungsfälle und Erweiterungen bereits bei der Planung berücksichtigt werden.
Transformatoren für KI Rechenzentren
Mit steigender Nutzung künstlicher Intelligenz verändern sich auch die Anforderungen an die elektrische Infrastruktur. Hochleistungsrechner können eine hohe Leistungsdichte erzeugen und damit die Anforderungen an Mittelspannung, Transformatoren, Verteilungen und Kühlsysteme erhöhen.
Neue Versorgungskonzepte beschäftigen sich deshalb zunehmend mit höheren Verteilungsspannungen und direkterer Energieumwandlung. Aktuelle Entwicklungen reichen beispielsweise bis zu leistungselektronischen Solid State Transformatoren, die Mittelspannung direkt in Gleichspannung für bestimmte DC Architekturen umwandeln können.
Für klassische Rechenzentren bleiben konventionelle Transformatoren jedoch ein wesentlicher Bestandteil der Energieversorgung. Welche Technologie geeignet ist, hängt von Leistungsbedarf, Architektur, Spannungsebene, Verfügbarkeit, Effizienz und den baulichen Rahmenbedingungen ab.
Häufige Fehler bei der Transformatorplanung
Eine sorgfältige Planung kann typische Probleme vermeiden. Zu den häufigen Herausforderungen gehören eine zu knapp kalkulierte Leistung, fehlende Erweiterungsreserven, unzureichende Kühlung oder eine nicht ausreichend abgestimmte Schutztechnik.
Auch die Redundanz sollte nicht erst nachträglich berücksichtigt werden. Wird sie erst in einer späteren Projektphase eingeplant, können zusätzliche Kosten und bauliche Anpassungen entstehen.
Ein weiterer wichtiger Punkt ist die ganzheitliche Betrachtung. Der Transformator darf nicht unabhängig von Mittelspannungsschaltanlage, Niederspannungsverteilung, USV, Kühlsystem und IT Last geplant werden.
Fazit
Der Transformator im Rechenzentrum bildet eine zentrale Schnittstelle zwischen der Mittelspannungseinspeisung und der weiteren elektrischen Versorgung der IT Infrastruktur. Seine Aufgabe geht damit weit über die reine Spannungsumwandlung hinaus.
Eine professionelle Planung beginnt mit der Ermittlung des tatsächlichen Leistungsbedarfs und führt über die Auswahl der Mittelspannungsebene und des passenden Transformators bis zur Dimensionierung von Redundanz, Schutztechnik, Kühlung und Niederspannungsverteilung.
Besonders wichtig sind eine ausreichende Leistungsreserve, hohe Verfügbarkeit, geringe Verluste und eine auf die räumlichen Bedingungen abgestimmte Installation. Bei modernen Rechenzentren sollte außerdem die zukünftige Entwicklung der IT Last berücksichtigt werden.
Wer einen Transformator für ein Rechenzentrum plant, sollte deshalb nicht nur die aktuelle Leistung betrachten. Entscheidend ist ein Gesamtkonzept, das Sicherheit, Effizienz, Wartbarkeit, Redundanz und zukünftige Erweiterungen miteinander verbindet. So kann der Transformator langfristig eine stabile Grundlage für die Stromversorgung eines leistungsfähigen Rechenzentrums bilden.
